3-Phasen-Stromschiene planen – Aufbau, Komponenten & Möglichkeiten
Eine 3-Phasen-Stromschiene 230V ist eine besonders flexible Lösung für moderne Beleuchtungssysteme. Wer eine 3-Phasen-Stromschiene planen möchte, profitiert von vielfältigen Möglichkeiten bei der Lichtgestaltung. Mehrere Leuchten lassen sich über eine einzige Schiene betreiben und jederzeit neu positionieren. Was früher nur in Shops, Galerien, Ausstellungen oder Event-Locations verfügbar war, bereichert heute immer mehr private Wohnräume und Häuser.
Schritt für Schritt: So planen Sie ihre 3-Phasen-Stromschiene
- Raum und Beleuchtungsbedarf festlegen und Lichtbedarf definieren
- Verlauf der Stromschiene planen und Decke messen
- Benötigte Komponenten kalkulieren. Wir stellen gerne zusammen
- Passende Strahler mit Adapter und Pendel auswählen
- Steuerungssystem festlegen. Klassisch schalten oder dimmen?
- Fachgerechte Montage der 3-Phasen-Stromschiene
Welche Komponenten für eine 3-Phasen-Stromschiene 230V?
Beim Planen einer Dreiphasen-Stromschiene werden mehrere Bauteile miteinander kombiniert. Typische Komponenten eines solchen Schienensystems sind:
- 3-Phasen-Stromschiene
- Einspeiser, also das Verbindungsstück für die Stromzufuhr
- Verbinder (T, L oder X)
- Endkappen für offene Schienenenden
- Montageclips bzw. Pendelabhängungen sorgen für einen sauberen Abschluss
- 3-Phasen-Strahler mit Adapter werden in die Schiene eingeklemmt
Welche Strahler für eine 3-Phasen-Stromschiene?
Für das System benötigen Sie spezielle 3-Phasen-Strahler mit genormtem Adapter, der in die Schiene eingesetzt wird. Durch den Adapter sind verschiedenste Strahler mit LED miteinander kompatibel. Durch die hohe Kompatibilität können Sie Allgemeinbeleuchtung und Akzentbeleuchtung in einem System kombinieren. DALI-Schiene: Die digitale Lösung. Hiermit lassen sich Leuchten einzeln ansteuern, dimmen und in Szenarien programmieren – ideal für Smart-Home-Liebhaber. Typische Leuchten sind:
- LED-Spotstrahler (punktuelle Beleuchtung)
- Flood-Strahler (größere Flächen)
- Pendelleuchten mit Schienenadapter
Arten der 3-Phasen-Stromschiene: Standard- und DALI-Schiene
Bei der Planung eines 3-Phasen-Schienensystems unterscheidet man vor allem zwischen zwei Arten.
Standard 3-Phasen-Stromschiene
Hier stehen getrennte Stromphasen zur Verfügung. Strahler können verschiedenen Stromkreisen zugeordnet werden und lassen sich unabhängig voneinander schalten.
DALI-Schiene
Bei einem DALI-System erfolgt die Steuerung digital. Leuchten können einzeln oder in Gruppen im DALI-Steuersystem eingestellt werden. Für diese Variante müssen Sie spezielle DALI-Strahler verwenden.

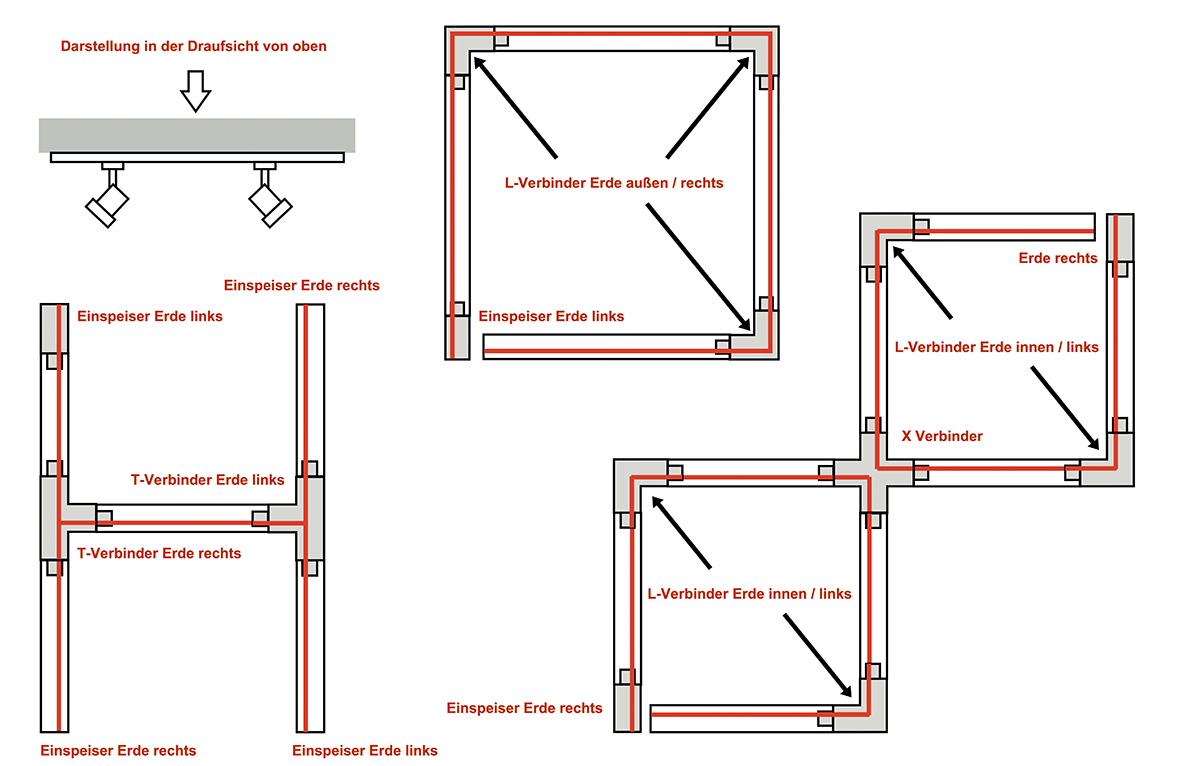

Formen 3-Phasen-Stromschiene
Ein großer Vorteil beim Planen ist die hohe Flexibilität. Überlegen sie sich am besten schon vorab, wie Sie die Beleuchtung einsetzen wollen. Durch passende Verbinder können Sie unterschiedliche Größen und Schienenlayouts realisieren.
Mögliche Varianten sind:
- Gerader Schienenverlauf
- L-Formen für Raumecken
- H-Formen für große Räume
- Geschlossene Systeme
- Komplexe Layouts wie Raster und Achter
Ein 3-Phasen-Stromschienensystem von ELS-Licht bietet maximale Flexibilität bei der Lichtplanung. Strahler lassen sich einfach einsetzen, verschieben oder austauschen, so dass Sie die Beleuchtung jederzeit an die Anforderungen anpassen können.
Gerne unterstützen wir Sie bei der Planung. Haben Sie Fragen zu Ihrem individuellen Projekt? Wir wissen, dass die Planung technische Details bereithält. Gerne unterstützen wir Sie persönlich dabei, die perfekte Lichtlösung für Ihr Zuhause zu finden. Kontaktieren Sie uns für eine unverbindliche Beratung!
