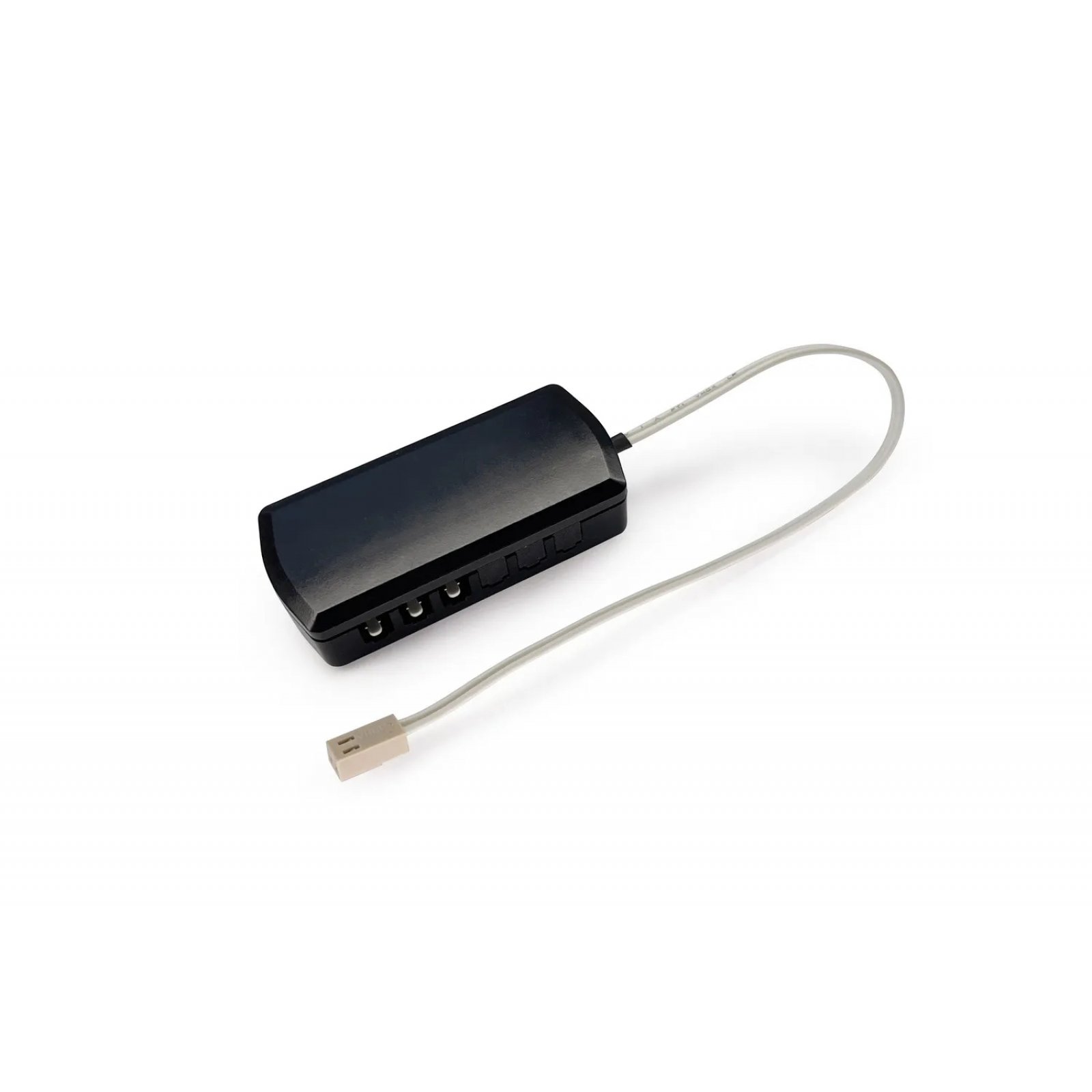

HERA 350mA auf 24V Konverter 6W

Der HERA 350mA auf 24V Konverter 6W ermöglicht den Anschluss von 350mA LED-Leuchten an 24V LED-Trafos oder Controller. Dank integriertem 6-fach Verteiler und 0,2 m Anschlussleitung mit LED 24-Stecker eignet sich der Konverter ideal für flexible und platzsparende Lichtinstallationen. Perfekt zur Kombination von 350mA-Leuchten mit 24V-Systemen. /p>

Anschluss: LED-Trafo DC 24V

Montage- & Bedienungsanleitung – HERA 350mA auf 24V Konverter 6W

Der HERA LED Konverter 6W dient zur Umwandlung von 24V DC auf 350mA und ermöglicht den Anschluss von 350mA LED-Leuchten an passende 24V LED-Trafos oder Controller. Geeignet für den Einsatz im Innenbereich.

Anschluss

1. LED-Leuchte zuerst mit dem Konverter verbinden.
2. Anschließend den Konverter mit dem 24V DC LED-Trafo oder Controller verbinden.
3. Erst danach den Trafo mit dem Stromnetz verbinden.
4. Alle Steckverbindungen immer bis zum Anschlag einführen.
5. Alle Steckplätze des Verteilers müssen belegt sein, bei nicht benutzten Plätzen muß ein Kurz- schlußstecker eingesteckt sein.

Hinweis: Werden die Anschlüsse in falscher Reihenfolge verbunden, können die LEDs beschädigt oder zerstört werden.

Wichtige Hinweise

• Nur für den Innenbereich geeignet (IP20).
• Montage und Demontage nur im spannungslosen Zustand durchführen.
• Steckverbindungen immer vollständig einstecken.
• Nicht belegte Steckplätze müssen mit Kurzschlusssteckern versehen sein.
• Die Dimmfunktion ist abhängig vom verwendeten Trafo bzw. Controller.
• Dimmbereich: 1–100 %.
• Maximale Leistung: 6 × 1W / 6W.
