Dimmmethode
Dimmmethoden: Übersicht & Vergleich für LED-Leuchten, Steuerungen und Smart-Lighting
Unter Dimmmethoden versteht man die technischen Verfahren, mit denen sich die Helligkeit von LED-Leuchten regulieren lässt – von klassischen 230V-Dimmern (TRIAC) über DALI/DALI-2 und 1–10V bis zu CASAMBI, Zigbee, Bluetooth, KNX oder DMX. Je nach Dimmmethode sind Treiber, Leuchtmittel und Steuerungen unterschiedlich aufgebaut und nicht beliebig kompatibel. Dieser Lexikoneintrag erklärt die gängigen Verfahren, typische Einsatzbereiche und wichtige Hinweise für die Auswahl.
Was genau sind Dimmmethoden?
Dimmmethoden definieren, wie eine Leuchte gedimmt wird (Signal/Protokoll), wo gedimmt wird (Netzseite, Sekundärseite, im Treiber) und welche Komponenten beteiligt sind (Dimmer, Netzgerät, Steuerung, App). Für zuverlässige Ergebnisse sind Kompatibilität, Dimmkurve, Flickerfreiheit und ggf. zusätzliche Steuerleitungen entscheidend.
Planung & Auswahl – wichtige Hinweise
- Kompatibilität prüfen: Dimmer, Treiber und Leuchte müssen dieselbe Dimmmethode unterstützen.
- Verdrahtung: DALI/1–10V benötigen zusätzliche Steuerleitungen, TRIAC nutzt die Netzleitung.
- Dimmqualität: Gleichmäßige Dimmkurve und Flickerfreiheit (Flicker-Free) beachten.
- Funktionserweiterung: Für Szenen, Gruppen und Automationen eignen sich DALI, KNX, CASAMBI, Zigbee oder DMX.
- Dokumentation: Immer die Dimmspezifikation in den technischen Daten prüfen (z. B. „optional dimmbar“, „Leistung umschaltbar“).
Dimmmethoden im Detail - Anwendungsbereiche, Vor- und Nachteile kurz zusammengefasst
230V Dimmer (TRIAC) – Phasenan-/Phasenabschnitt
► klassischer Wanddimmer mit direktem Netzanschluss
Bei der Phasenanschnitt- oder Phasenabschnittssteuerung (TRIAC) wird das 230V-Netzsignal „angeschnitten“. LED-Treiber müssen dafür phasendimmbar sein. Vorteil: kein Zusatzkabel, Nutzung bestehender Wanddimmer. Wichtig: Kompatibilitätslisten des Herstellers beachten, Mindestlast und flimmerfreies Dimmverhalten prüfen.
✅ VORTEIL: kein Zusatzkabel, bestehende Dimmer nutzbar
❌ NACHTEIL: Kompatibilitätsrisiken, Mindestlast/Flimmern möglich
Optional dimmbar
► dimmbare Leuchte - über optionales Netzgerät mi Dimmfunktion oder/und optional dimmbares Leuchtmittel
Die Leuchte ist grundsätzlich dimmbar, erfordert jedoch optionale Komponenten – z. B. ein dimmbares Netzgerät oder ein dimmbares LED-Leuchtmittel. Welche Dimmmethoden unterstützt werden (z. B. DALI, 1–10V, TRIAC), steht in den technischen Daten unter „Dimmspezifikation“.
✅ VORTEIL: flexibel nachrüstbar
❌ NACHTEIL: zusätzliche Komponenten/Kosten
Dim-to-Warm (DTW, Sunset-Dimming)
► dimmbare Lichtfarbe - Farbtemperatur ändert sich zu wärmer beim Dimmen
Dim-to-Warm reduziert beim Dimmen nicht nur die Helligkeit, sondern verschiebt auch die Farbtemperatur in den warmen Bereich (z. B. von 3000 K auf 1800 K). Ideal für Wohnräume, Gastronomie, Hotels und Ausstellungen. Erfordert passende DTW-Treiber und eine kompatible Dimmmethode.
✅ VORTEIL: atmosphärisches Warmton-Licht
❌ NACHTEIL: spezieller Treiber, höherer Preis
DALI – Digital Addressable Lighting Interface
► digitales Protokoll - erfordert zusätzliche Steuerleitung
DALI ist ein zweidrahtiges, digitales Beleuchtungsprotokoll für professionelle Anwendungen. Es ermöglicht die Adressierung einzelner Leuchten, Gruppenschaltungen, Szenen und Rückmeldungen. DALI-Systeme bieten präzise Steuerung und flexible Lichtplanung in Gewerbe- und Objektinstallationen.
✅ VORTEIL: präzise Steuerung, Gruppen/Szenen
❌ NACHTEIL: Busverkabelung, Inbetriebnahmeaufwand
DALI-2 – der Unterschied zu DALI
► digitales Protokoll (verbessert zu DALI) - erfordert zusätzliche Steuerleitung
DALI-2 ist die weiterentwickelte, zertifizierte Version von DALI mit verbesserter Interoperabilität. Neu sind standardisierte Steuergeräte wie Sensoren und Taster sowie strengere Testvorgaben. Das sorgt für herstellerübergreifende Kompatibilität und mehr Zuverlässigkeit im Systembetrieb.
✅ VORTEIL: bessere Interoperabilität, Sensor-Standards
❌ NACHTEIL: gleiche Verkabelung/Komplexität wie DALI
1–10V (bzw. 0–10V) – analoges Steuersignal
► analoges Steuersignal - Helligkeitsregelung bzw. Dimmung via Spannungsveränderung
Das analoge 1–10V-Steuersignal regelt die Helligkeit über Spannung. Vorteile: einfache Technik, hohe Verbreitung, robuste Funktion. Erfordert eine separate Steuerleitung. 0–10V ermöglicht feineres Dimmen bis in den unteren Bereich, während 1–10V eine Mindesthelligkeit besitzt.
✅ VORTEIL: einfach, robust
❌ NACHTEIL: zusätzliche Leitung, keine Rückmeldung
Dimmer integriert
► eingebauter Dimmer - Drehdimmer, Touchdimmer etc. bereits an der Leuchte verbaut
Leuchten mit integriertem Dimmer besitzen z. B. einen Touchsensor, Drehregler oder Taster am Gehäuse. Vorteil: keine zusätzliche Steuerung erforderlich. Ideal für Einzelleuchten oder Arbeitsplätze. Prüfen: Speicherfunktion (Memory) und Dimmumfang.
✅ VORTEIL: keine externe Steuerung nötig
❌ NACHTEIL: nur Einzelgerät, begrenzte Funktionen
Bluetooth
► Steuerung per Smartphone - schnelle und einfache Installation
Bluetooth-Dimmen ermöglicht Steuerung per Smartphone, Tablet oder Wandschalter. Je nach System über Direktverbindung oder Mesh-Netzwerk. Vorteile: schnelle Installation, kein Buskabel. Beachten: Reichweite, App-Kompatibilität und mögliche Gateways.
✅ VORTEIL: keine Busverkabelung, schnell installiert
❌ NACHTEIL: Reichweite/App-Abhängigkeit
Fernbedienung
► Helligkeitsregelung über RF Remote - unkompliziert und sofortiger Einsatz
Dimmen per Handsender (IR, RF, 2,4 GHz) ist unkompliziert und sofort einsatzbereit. Ideal für Präsentationsflächen oder temporäre Anwendungen. Wichtig: Reichweite, Zonen und Empfänger-Kompatibilität beachten.
✅ VORTEIL: sofort einsatzbereit, kabellos
❌ NACHTEIL: begrenzte Reichweite, keine Rückmeldung
CASAMBI
► App mit Bluetooth-Mesh-System - Helligkeit, Szenen, Timer, Sensoren, Automatisation uvm. steuern
CASAMBI ist ein Bluetooth-Mesh-System für professionelle Lichtsteuerung. Es ermöglicht Szenen, Timer, Sensorsteuerung und Automationen – alles per App. Ideal für Museen, Galerien und Retail-Flächen ohne zusätzliche Leitungsverlegung.
✅ VORTEIL: Szenen/Automationen ohne Buskabel
❌ NACHTEIL: App-/Ökosystembindung, Gateway bei Integration
DMX
► Digitale Steuerung von Licht - Kommunikationsprotokoll über bis zu 512 Kanäle
DMX stammt aus der Bühnenbeleuchtung und bietet präzise, schnelle Steuerung über bis zu 512 Kanäle. Optimal für Lichtinszenierungen, Events und Ausstellungen. Erfordert DMX-kompatible Treiber oder Decoder sowie ein Steuerpult oder einen Controller.
✅ VORTEIL: sehr viele Kanäle, schnell
❌ NACHTEIL: Planungs-/Programmieraufwand

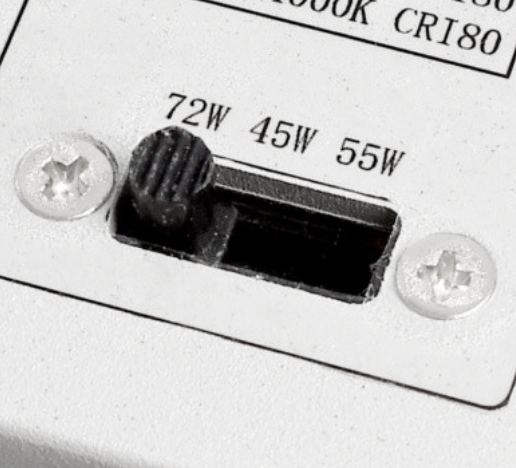

Leistung umschaltbar (DIP-Schalter)
► Helligkeit fest wählbar - nur via DIP-Schalter an der Leuchte möglich
Hier wird nicht stufenlos gedimmt, sondern die Leistung per DIP-Schalter festgelegt (z. B. 8 W / 10 W / 12 W). So lässt sich die Helligkeit vorab definieren. Ideal für Planer und Installateure, die feste Lichtstärken bevorzugen.
✅ VORTEIL: feste Lichtstärke planbar und bei Bedarf umstellbar
❌ NACHTEIL: nicht stufenlos (keine klassische Dimmung)
Zigbee
► Smart-Home Funklösung - kabelloses Netzwerk - mehr als nur Dimmung
Zigbee ist ein Funkstandard für Smart-Home- und Smart-Building-Systeme. Er ermöglicht kabellose Vernetzung und Integration in Gateways oder Sprachsteuerungen. Ideal für skalierbare, intelligente Lichtsysteme.
✅ VORTEIL: kabellose Vernetzung, Gateways
❌ NACHTEIL: Interoperabilität je nach Profil

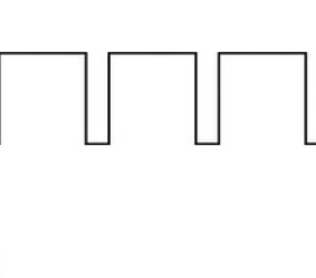

Takt-Dimmung (PWM)
► Pulsweitenmodulation mit PWM Dimmer - wird hauptsächlich bei LED-Stripes verwendet
PWM (Pulsweitenmodulation) regelt LEDs durch schnelles Ein- und Ausschalten. Die Helligkeit ergibt sich aus dem Tastverhältnis. Besonders verbreitet bei LED-Strips. Wichtig: hohe PWM-Frequenzen sorgen für flimmerfreie Ergebnisse – relevant für Foto- und Videobereiche.
✅ VORTEIL: feines Dimmen, verbreitet bei Strips
❌ NACHTEIL: Flimmer-/EMV-Risiken bei niedriger Frequenz
LOXONE AIR
► Smartes Funksystem - intelligente Gebäudeautomatisierungslösung mit Gesamtkonzept
LOXONE AIR ist ein Funksystem des Loxone-Smart-Building-Systems. Es erlaubt die Integration von Licht, Sensoren und Automationen in ein zentrales Konzept. Ideal für Smart-Home-Anwendungen und Gewerbeobjekte mit Loxone-Infrastruktur.
✅ VORTEIL: nahtlos in Loxone integrierbar
❌ NACHTEIL: herstellergebundenes Ökosystem
KNX
► Dimmen über EIB-Leitung - Vernetzung von Steuerungen und Dimmung über KNX Busleitung
KNX ist ein verdrahteter Gebäudebus für die gewerkeübergreifende Gebäudeautomation. Über Dimmaktoren oder Gateways (z. B. zu DALI) werden Leuchten zentral gesteuert. Ideal für Großprojekte, Bürogebäude und anspruchsvolle Lichtsteuerungen.
✅ VORTEIL: skalierbar, gewerkeübergreifend
❌ NACHTEIL: höhere Kosten, Programmierung nötig
App gesteuert
► Dimmen über Hersteller-App - Lichtsteuerung via Smartphone mit Herstellereigenen Apps
App-gesteuerte Leuchten lassen sich über Smartphone- oder Hersteller-Apps bedienen – per Bluetooth, WLAN oder Cloud-Anbindung. Vorteile: Szenensteuerung, Zeitpläne, Updates. Wichtig: auf App-Kompatibilität und Offline-Funktion achten.
✅ VORTEIL: komfortable Szenen/Timer
❌ NACHTEIL: App-/Cloud-Abhängigkeit
