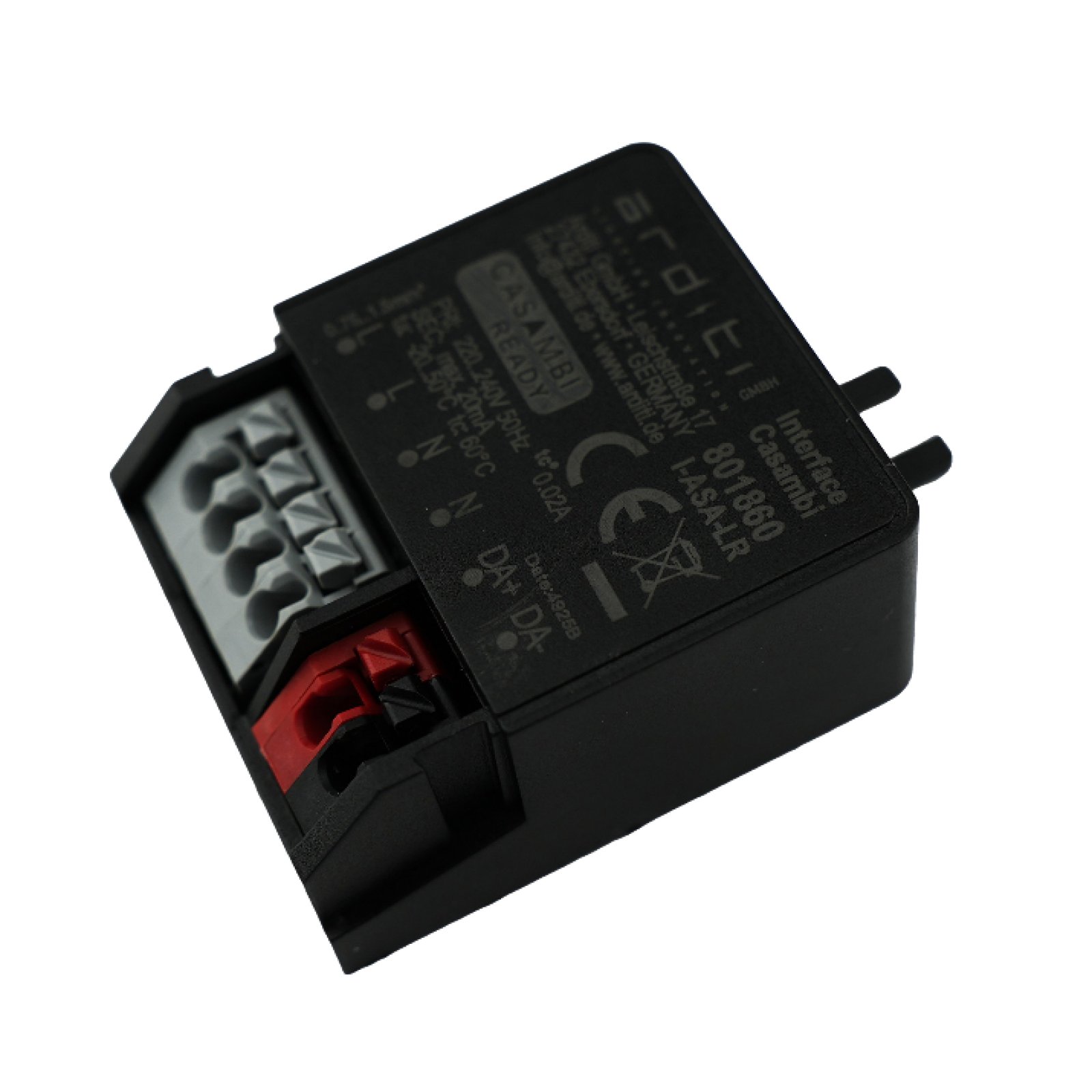

ARDITI Casambi Dali Interface (ASA)

• Casambi Schnittstelle für DALI-Betriebsgeräte
• Mit der CASAMBI-App konfigurierbar
• Vielseitig nutzbar durch einstellbare Profile, unterstützt DALI DT6 & DT8
• Long Range Modus möglich
• Bis zu 10 Dali Teilnehmer ansteuerbar
• Für 0,75..1,5mm² Leiter

Bitte beachten Sie folgende Hinweise im Umgang mit den CASAMBI Schnittstellen

1. Lage Der Antenne
   • Achten Sie beim Einbau auf die Lage der Antenne und vermeiden Sie größere metallische Umbauungen oder planen Sie ggf. eine Aussparung für die Antenne ein. Es empfiehlt sich bei allen Umbauungen die Reichweite zu testen. Die Lage und Größe der empfohlenen Aussparung können Sie den folgenden Zeichnungen entnehmen.
2. Schnittstellen CBU-ASD, I..BT..,IU..BT..
   1. tc-Punkt
      • Einbauort und Temperatur müsse immer mit den Leistungsdaten abgeglichen werden; sorgen Sie ggf. für genügende Belüftung. Den tc-Punkt können Sie den folgenden Zeichnungen entnehmen.
   2. Geschalteter Netzzugang
      • Geschalteter Netzausgang 230V max. 0,6A: Kann genutzt werden, um Standbyströme zu vermeiden oder eine vollständige Abschaltung der angeschlossenen Geräte bei 0% Dimmung über die Casambi App zu ermöglichen. Dafür MUSS immer ein für die zu schaltende Leistung geeignetes Relais genutzt werden. Geeignete Geräte sind auf dem Markt und auch bei uns verfügbar. Ein typisches Schaltschema finden Sie in der folgenden Zeichnung.
