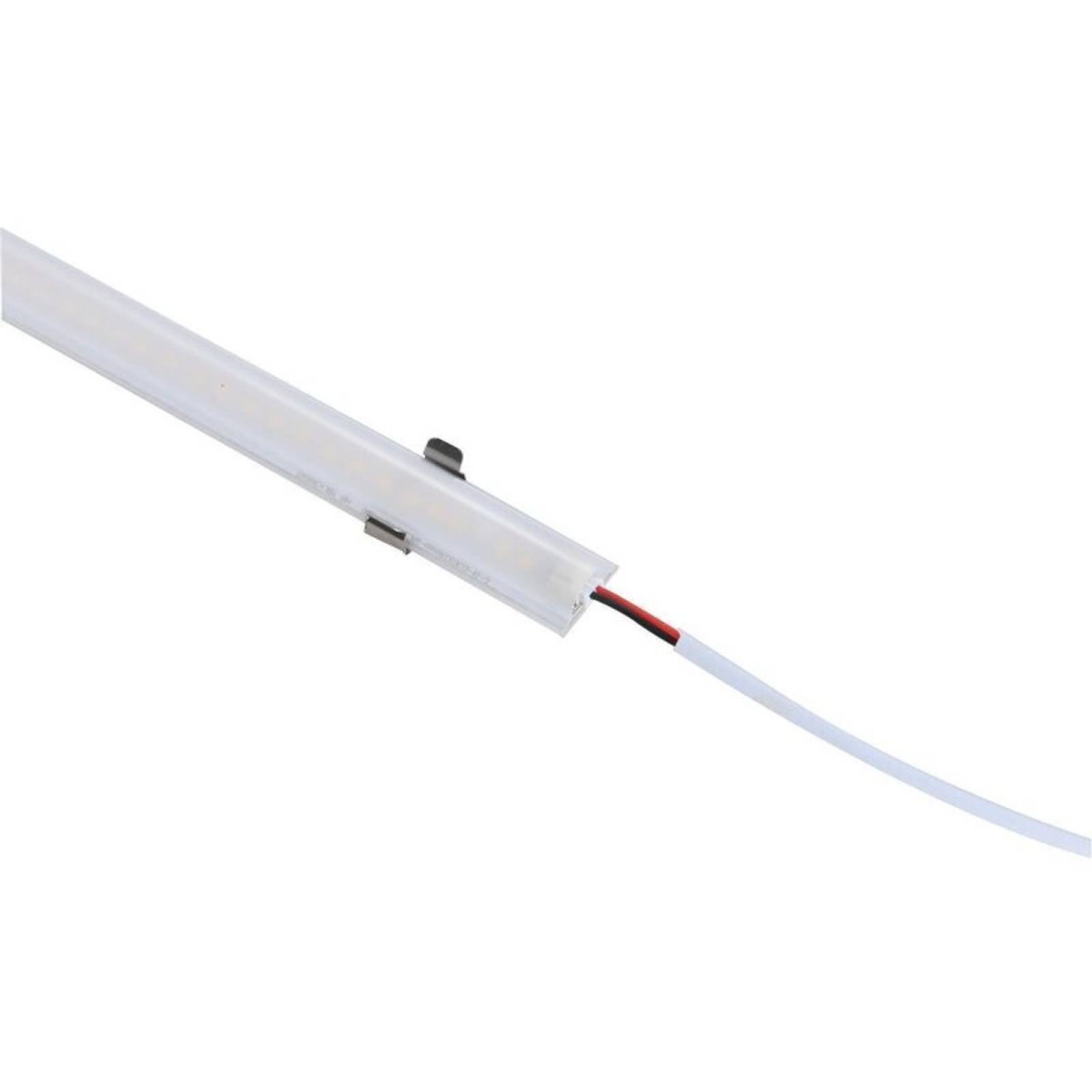

DOTLUX LED-Modul QUICK-FIXdc 1130mm max.22W 500mA (40-45V DC)

• Universelles Magnet-LED-Leuchtmodul zum professionellen ersetzen von T5 & T8 Leuchtstoffröhren
• Hocheffiziente 160 Watt LED Platine mit niedrigster Bestromung ermöglicht eine Systemeffizienz von bis zu 178 Lm/Watt

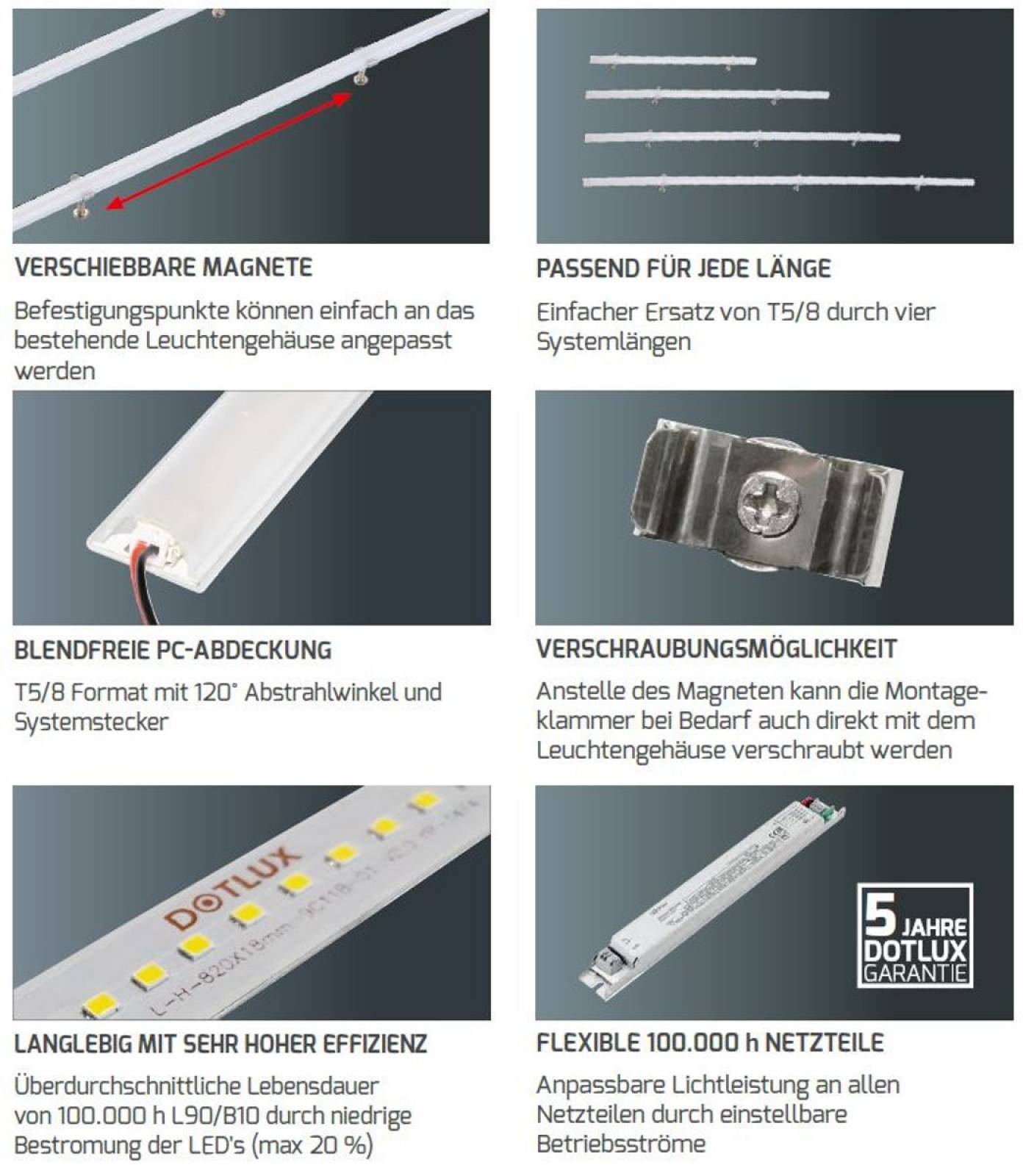

• Blendfreie Polycarbonat-Abdeckung mit 120° Abstrahlwinkel

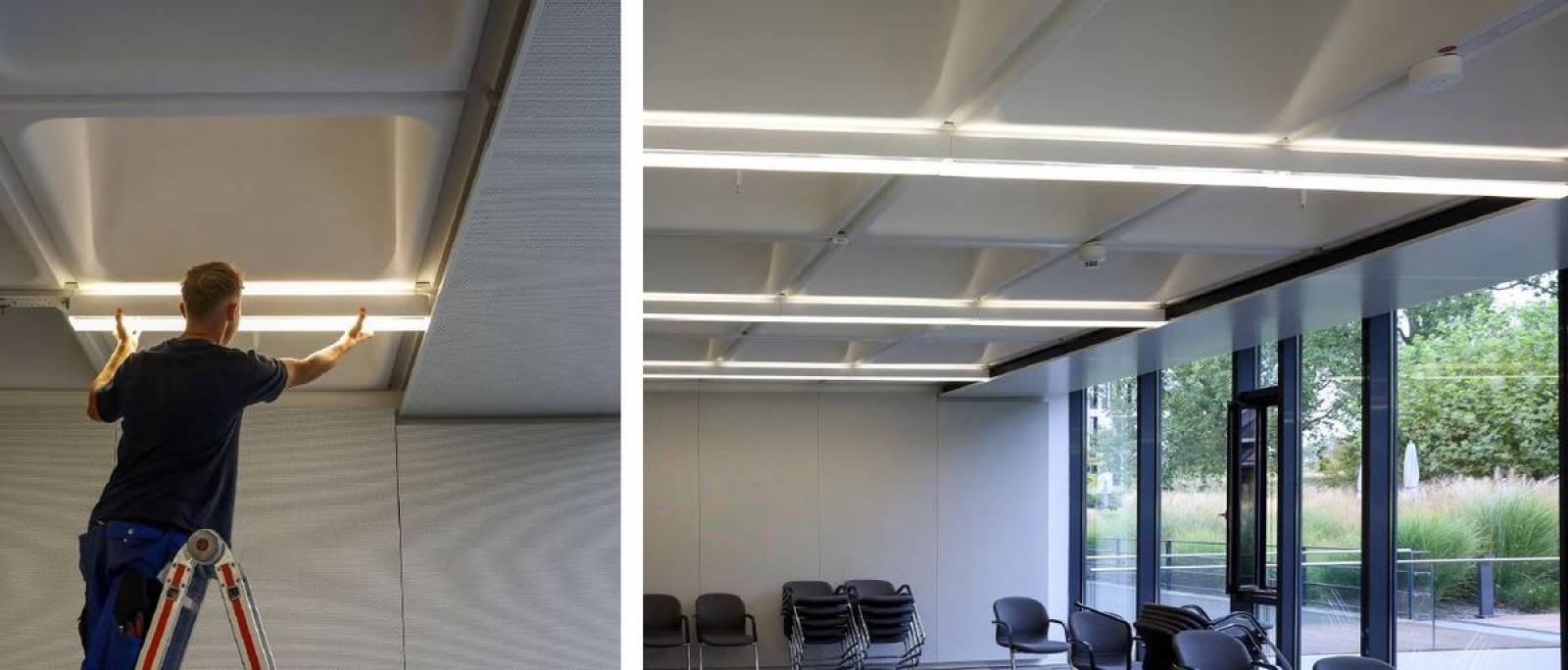

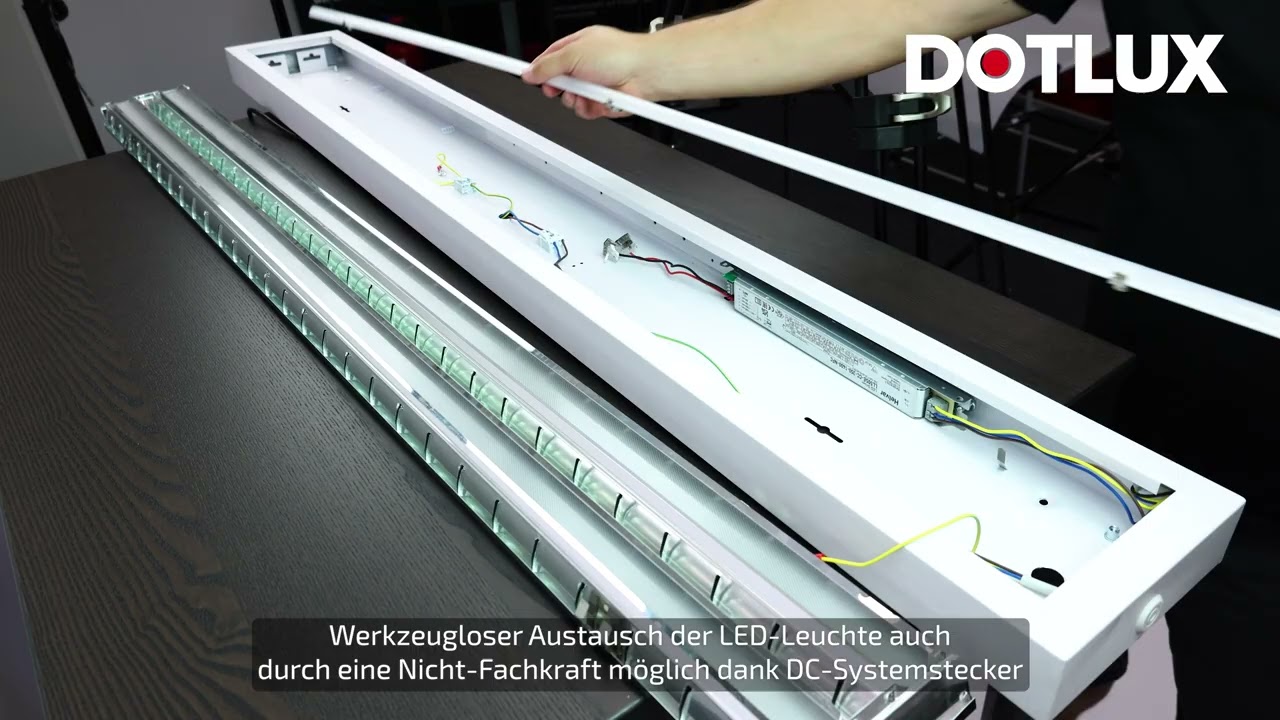

• Werkzeugloser Austausch des LED-Moduls auch durch eine Nicht-Fachkraft möglich dank DC-Systemstecker
• Volle Flexibilität durch externes Netzteil (Netzteil muss separat bestellt werden)

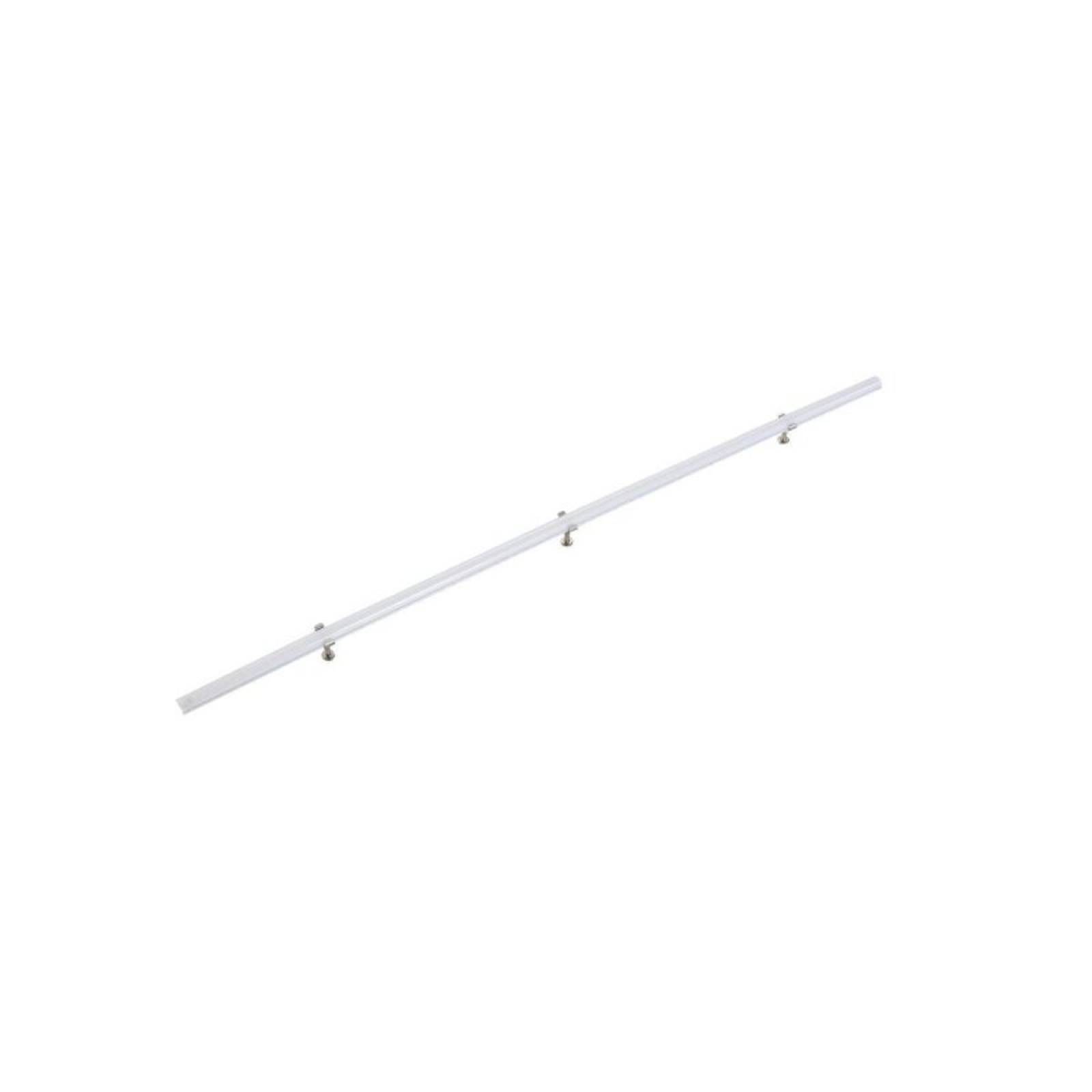

• 3 Magneten und 60cm langes Anschlusskabel im Lieferumfang enthalten

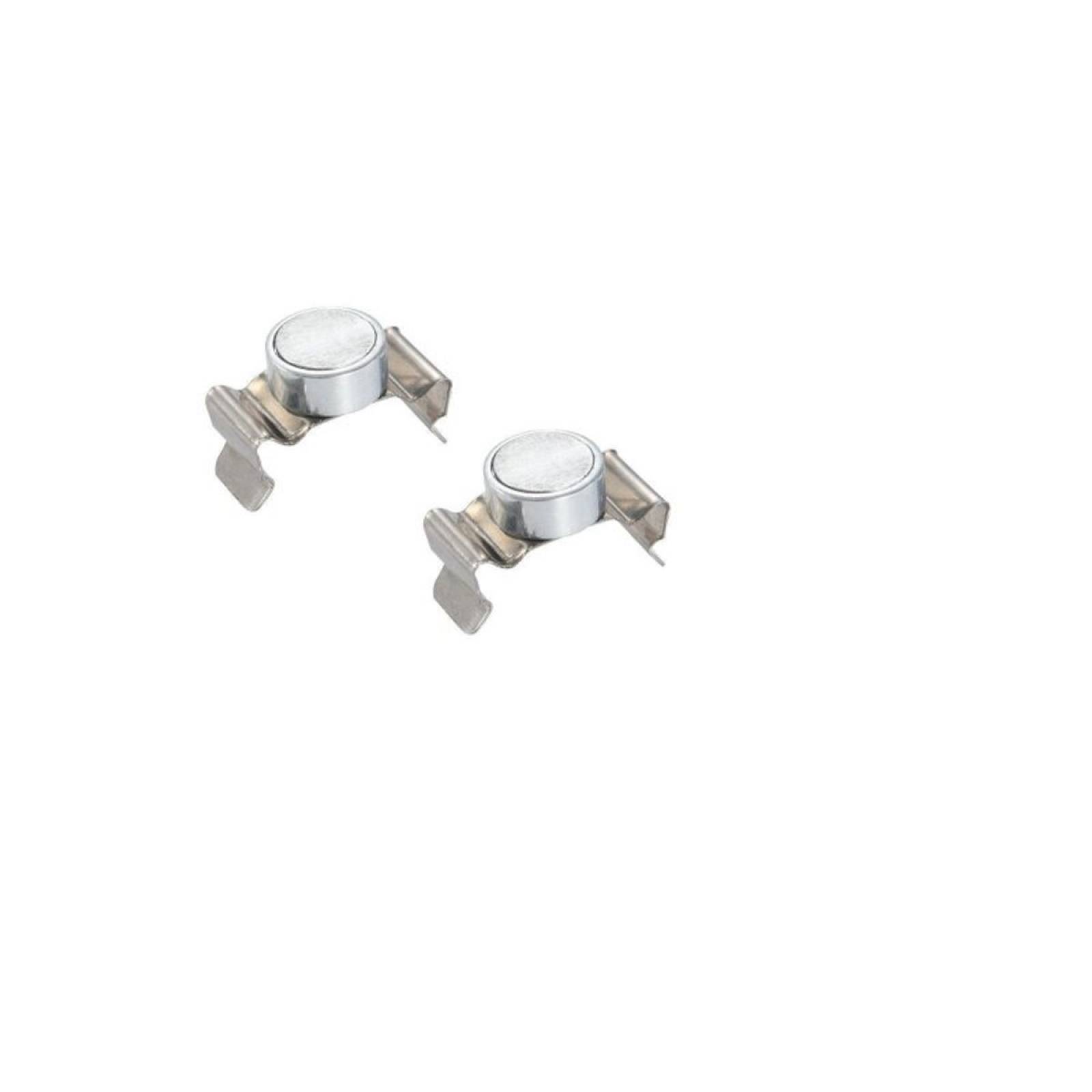

• Magnethalterungen ermöglichen unter anderem eine Direktverschraubung am vorhandenen Leuchtengehäuse

• Die Eigenschaften des Netzteiles beeinflussen auch die Eigenschaften des Leuchtensystems, z.B. dimmbar, zentralbatteriegeeignet, flimmerfrei etc.

  Empfohlenes Vorschaltgerät nicht Dimmbar 100.000 Stunden Artikelnummer: 5136

  Leistungsaufnahme und netto Lichtstrom des 3000K Moduls mit unterschiedlichen Betriebsströmen:

•  22W@ 500mA = 3680lm = 167lm/W
•  15W@ 350mA = 2600lm = 173lm/W
•  10,5W@ 250mA = 1850lm = 176lm/W
•  6,3W@ 150mA = 1120lm = 178lm/W

Leistungsaufnahme und netto Lichtstrom des 4000K & 5700K Moduls mit unterschiedlichen Betriebsströmen:

• 22W@ 500mA = 3800lm = 173lm/W
• 15W@ 350mA = 2775lm = 185lm/W
• 10,5W@ 250mA = 2000lm = 190lm/W
• 6,3W@ 150mA = 1205lm = 191lm/W

WIE ERSETZEN SIE T5/T8 RÖHREN RICHTIG?
Im Normalfall sind für den Ersatz einer konventionellen Leuchtstoffröhre ca. 60% der ursprünglichen Lumenleistung ausreichend. Der Grund dafür liegt hauptsächlich im Abstrahlverhalten. Im Vergleich zu konventionellen Leuchtmitteln mit 360° Abstrahlwinkel, ist unser QUICK-FIXdc auf 120° optimiert und minimiert somit den Verlust der
abgestrahlten Lichtanteile. Gehäuseverluste nach hinten werden dadurch ebenfalls reduziert.

RECHENBEISPIEL:
Eine herkömmliche T5 Leuchtstoffröhre hat eine Effizienz von ca. 75 ? 95 lm/W.
T5 Leuchtstoffröhre 1.449 mm 80 W = 7.000 lm
7.000 lm × 0,6 = 4.200 lm
Somit erreichen Sie 68 % Energieersparnis mit dem Modul 5825-040120, 25 W @ 900 mA = 4.500 lm.

FAZIT:
Da unser Modul 5825-040120 auch mit 1.400 mA betrieben werden und somit bis zu 6.700 lm erzeugen kann, ist jede herkömmliche Leuchtstoffröhre mit unserem QUICK-FIXdc kinderleicht zu ersetzen oder in der Lage, die bestehende Beleuchtungsstärke deutlich zu erhöhen.

ANWENDUNG VON QUICK-FIXdc
Die Kombination unterschiedlicher Modullängen ist nicht möglich! Es können beliebig viele QUICK-FIXdc derselben Länge an einem Vorschaltgerät angeschlossen werden. Dadurch reduziert sich die Stromstärke des einzelnen Moduls um die Anzahl der insgesamt angeschlossenen Module.

Mit den mA Angaben auf den Folgeseiten können Sie somit ganz einfach die Lumen pro Röhre berechnen.
